Мультимедиа Mitsubishi Connect стала устанавливаться на автомобили Outlander 3 с 2016 года. Внешний вид претерпел значительные изменения — магнитола лишилась механических элементов управления и стала полностью сенсорной. Только версии для некоторых стран сохранили регулировку громкости в виде поворотного энкодера.

Начинка тоже была заменена на более производительную. Это позволило использовать дисплей с высоким разрешением и перейти на операционную систему Андроид с поддержкой интеграции мобильного телефона iOS CarPlay и Android Auto. Конечно же у многих владельцев автомобилей предыдущего поколения — Lancer X, ASX, Outlander XL — появилось желание установить эту магнитолу в свой автомобиль.

Простое подключение Mitsubishi Connect в штатные разъемы позволит слушать музыку (без поддержки премиальной аудиосистемы Rockford Fosgate), подключить громкую связь и даже вывести изображеие с камеры заднего вида. Но полной интеграции электроники магнитолы с автомобилем не получится. Это связано с измененной скоростью кан-шины и форматом данных. Также, если в автомобиле установлена аудиосистема Rockford Fosgate, придется менять внешний усилитель звука, так как интерфейс управления усилителем UART был заменен на IE-BUS.

Адаптер

Для решения этих задач я разработал специальный адаптер, который модифицирует нужным образом данные кан-шины и транслирует их между новой магнитолой и системой автомобиля. Также адаптер конвертирует интерфейс UART в IE-BUS для поддержки аудиоусилителей предыдущего поколения.

Подключение

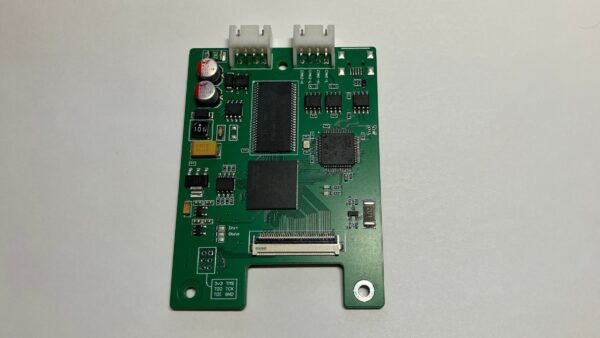

Адаптер представляет собой плату 53 на 27 мм с тремя разъемами для подключения. Устройство подключается в разрыв кан-шины и управления усилителем. Подключение не сложное: питание, два сегмента кан-шины, интерфейсы uart и ie-bus. Итого 9 проводов.

Если в системе не используется аудиоусилитель Rockford Fosgate, то достаточно подключить питание и кан-шину:

• Питание и земля подключаются параллельно к проводам 20-контактоного разъема магнитолы: 1 — питание, 20 — земля
• Кан-шина подключается в разрыв к контактам 3 и 13 этого же разъема по схеме. Провода кан-шины должны быть перевиты между собой.

Если используется усилитель, то подключение нужно дополнить изменениями 18-контактного разъема магнитолы:

• Освободить контакты 8, 9 и 18.
• Провод из 7 контакта отключить от разъема магинтолы и подключить адаптеру.
• Добавить подключение IE-BUS в контакты 9 и 18 по схеме. Эти провода должны быть перевиты между собой.
• Контакт 17-й переставить в 8-й.

Совместимость

После успешного подключения станет доступен новый функционал:

• возможность изменять настройки автомобиля
• управление настройками звука для штатных усилителей Rockford Fosgate
• отображение работы системы климат-контроля
• бортовой компьютер с информацией о расходе топлива

Также, использование адаптера возможно и на Outlander 3 для возможности подключения 11-канального усилителя 8701A114 или 8701A222 вместо оригинального 8741A475, цена на который довольно высока.

На даный момент подтверждена работа с усилителями:

• 8701A114
• 8701A222
• 8701A051
• 8701A257
• 8701A279

Обновление прошивки

Программа для обновления прошивки Firmware Updater

Актуальная прошивка MMCS Converter

Также ссылки для скачивания доступны на странице «Файлы»

Как купить

По вопросам приобретения пишите (Telegram, WhatsApp) или звоните: +7 (921) 405-98-40

Фотографии
