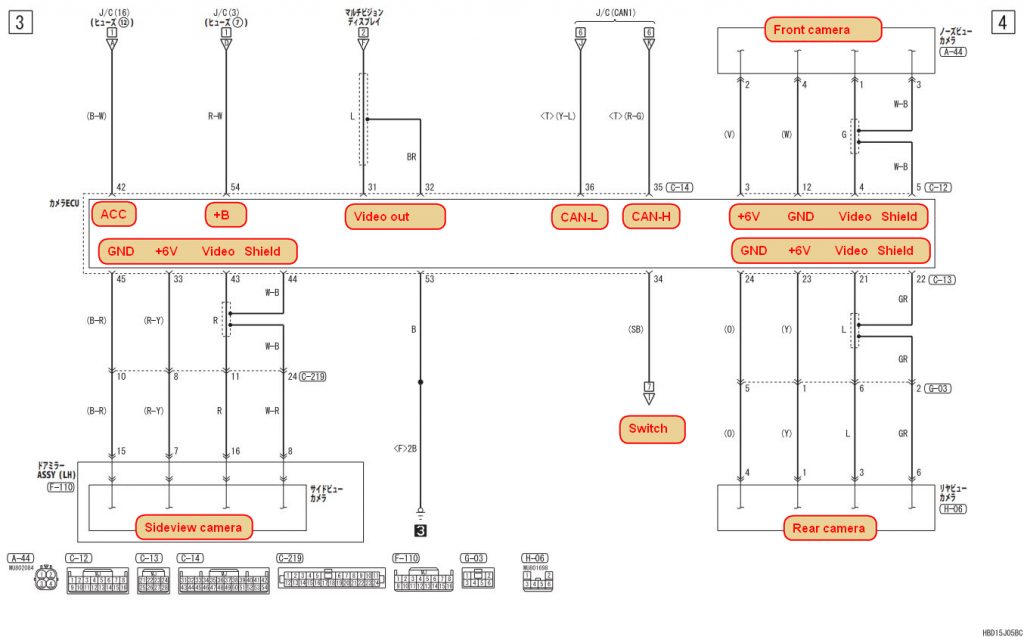

Схема подключения системы кругового обзора Delica D:5

ACC — +12В, зажигание
+B — +12В, постоянные
Video out — видеосигнал от блока камер, подключается к магнитоле (NTSC).
CAN-L-H — кан-шина (83.3кбит/с)
Front camera — передняя камера
Rear camera — задняя камера
Sideview camera — боковая камера
Switch — кнопка (управление минусом)
